真空管試験器の製作法

真空管試験器の自作用参考資料です。
他にも新ラジオ資料館に参考資料がありますのでご利用ください。
三和無線測器ＳＥＭ−20回路図
　　　　　　　　　ＳＧＭ−17回路図

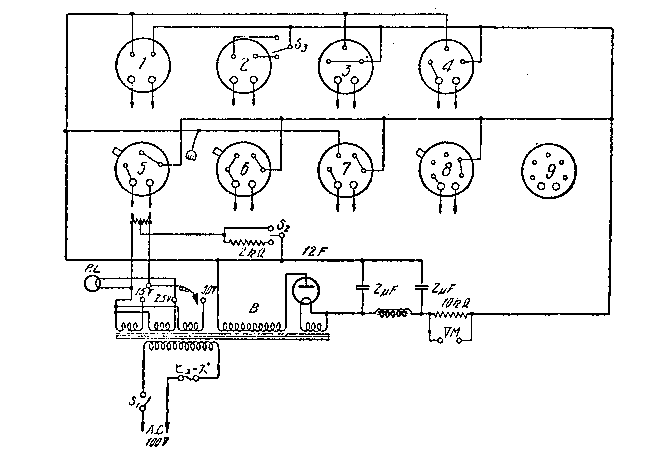

下記はラジオ技術教科書（昭和１７年版）に記載の記事の転載です。

トランス　Ｂ巻線　5Ｖ　5Ｖ　2.5Ｖ　1.5Ｖ
コンデンサー　２μＦ　２個
ソケット　抵抗　他。

試験データ−は下記のとおり。
ＶＭの部分にテスター250Ｖレンジを接続します。
詳細な記載はありませんが、当時は内部抵抗1ＫΩ/1Ｖがテスターの標準です。
なおＳ2下側とはスイッチＳ2を下側に倒し、抵抗２ＫΩを回路に挿入する事を意味します。
Ｓ2上側はこの抵抗を短絡する事を意味します。

現在ではトランスに６．３Ｖ　１２．６Ｖの端子が欲しいですね。
この回路を工夫してみてください。

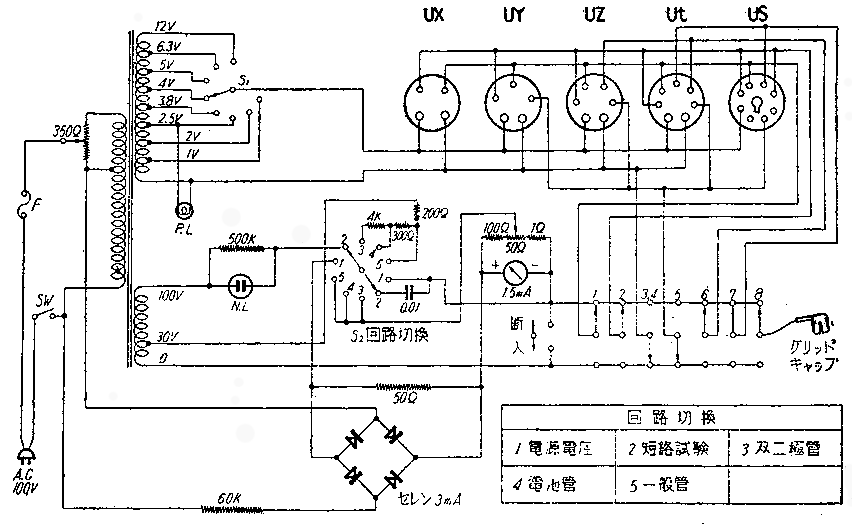

下記の回路は昭和２８年６月号の無線と実験に掲載された真空管試験器　無測1001型の回路図です。
これにはテストデータ-がありません。
良品の真空管を試験して、自分でデータ-を作る必要があります。

2003年8月14日
